Empennage horizontal

Découpe des nervures de l'empennage horizontal au fil chaud: pas de poussière !

Fabrication d'entures : le rabot électrique donne de bons résultats.

Détourage des nervures de renfort en CTP

Détourage terminé

Polymérisation du renfort carbone sur le longeron de l'empennage horizontal

Structure d'empannage horizontal terminée

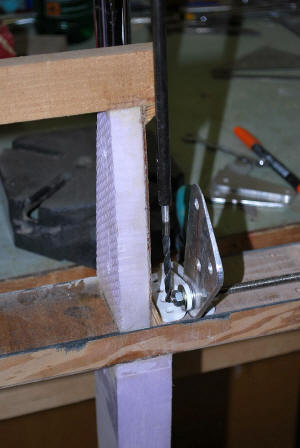

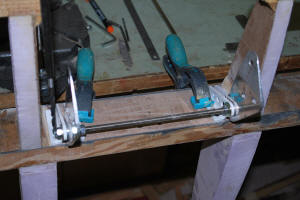

Posage des charnières pour le perçage du longeron. A la place de rotules dans les joues de fixation, j'ai utilisé des rondelles tournées 14 mm de diam. et 6 mm d'épaisseur pour assurer un alignement sans jeux et parfaitement axial.

Remarque: le bois apparent sur le renfort carbone n'est pas le longeron mais une couche de bois que j'ai ajouté lors du pressage de l'UD carbone pour obtenir le pressage optimal tout en pouvant, après polymérisation, raboter le surplus d'épaisseur sans attaquer le carbone.

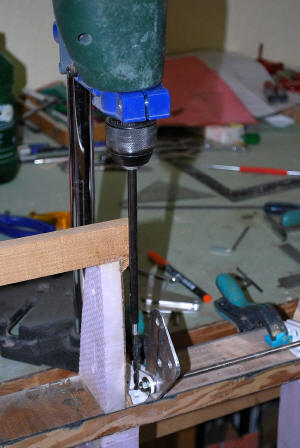

En cours de perçage

Rallonge de la mèche

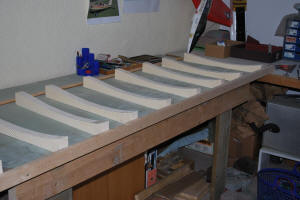

Lit pour plaquage EH

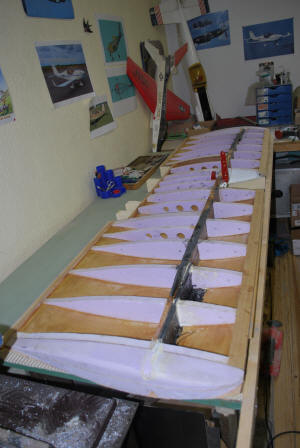

EH avant fermeture

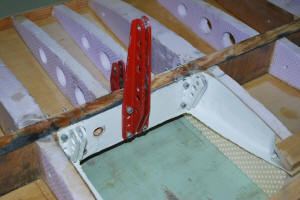

Guignol commande profondeur et charnières

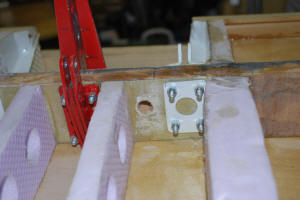

Fixation guignol et charnières EH

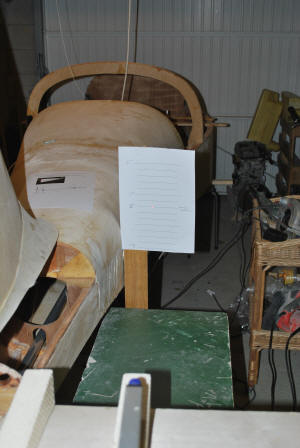

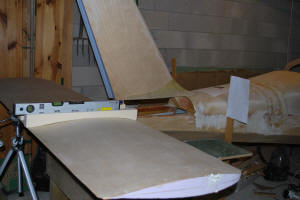

Réglage au laser débattement et position EH

Réglage au laser débattement et position EH

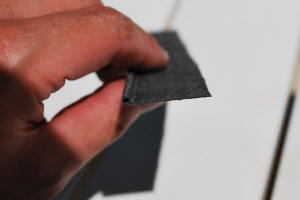

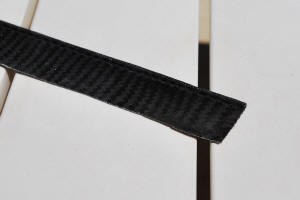

Profilé carbone pour charnières tab

Profilé carbone pour charnières tab

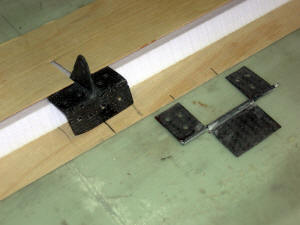

Guignol et charnières carbone pour le tab

J'ai simplifié la méthode de découpe des charnières

Assemblage tab

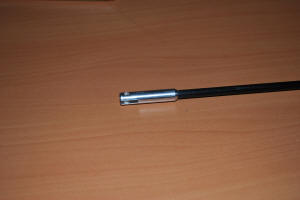

Tige commande tab côté fuselage

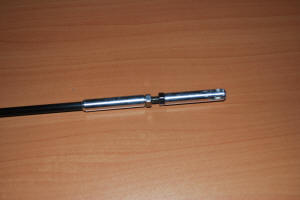

Tige commande tab côté tab

Empennage vertical

Empennage vertical avant coffrage

Détail inserts hêtre pour fixation charnière

Empennage vertical coffré bouleau aviation 1 mm (un peu plus lourd)

Autre vue coffrage

Alignement nervures

Méthode de collage

Gouverne empennage vertical

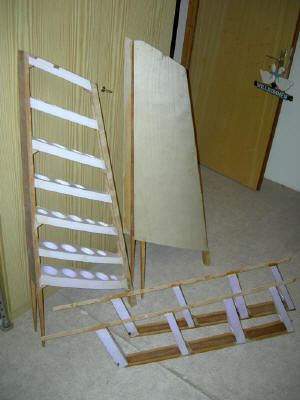

Le Gaz'aile double dérive va voir le jour (sécurité d'abord ;-)

Entretoises pour support axe vertical haut

Pivot dérive

Empennage vertical collé

Détail collage empennage vertical

Pivot empennage vertical avant brasage

Pivot empennage vertical brasé

Pivot empennage vertical monté sur le volet de dérive

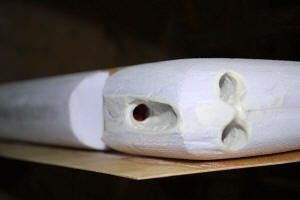

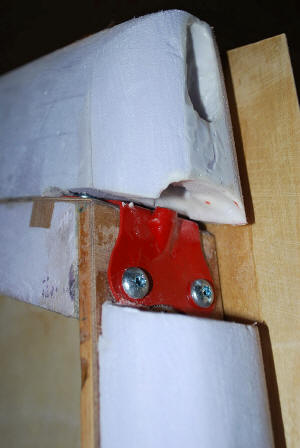

Contre-pivot haut

Volet : trou dans le carénage pour assurer le démontage de la mécanique

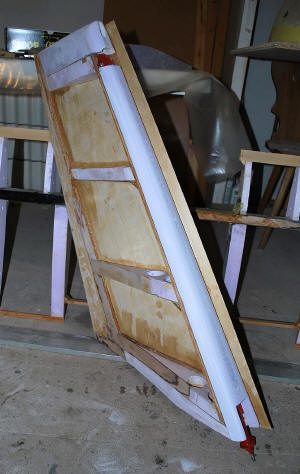

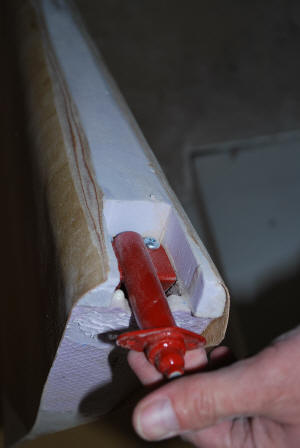

Volet en cours de placage: bouleau 0,8 mm 0,6 kg/m2 contre 0,8 kg/m2 pour l'okoumé 1,2 mm.

Autre avantage, lors du marouflage, il faut environ la moitié moins de résine car le boulot a des fibres plus serrées et il pompe moins (affirmation suite a un essai sur échantillon)

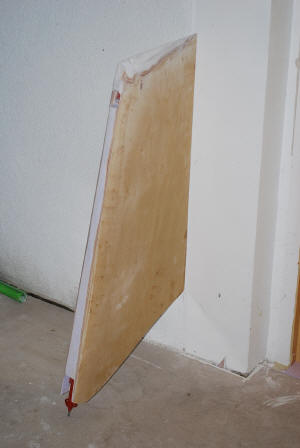

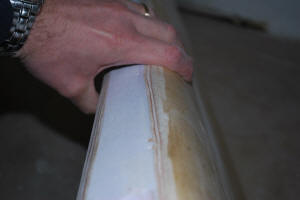

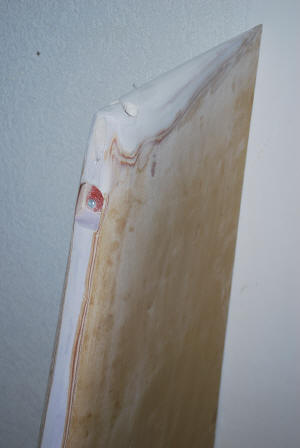

Volet plaqué

Le placage recouvre complétement le rayon

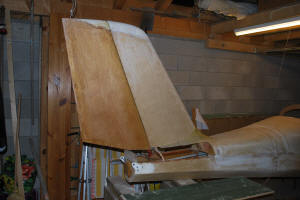

Empennage vertical monté

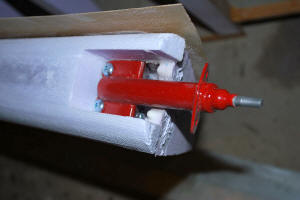

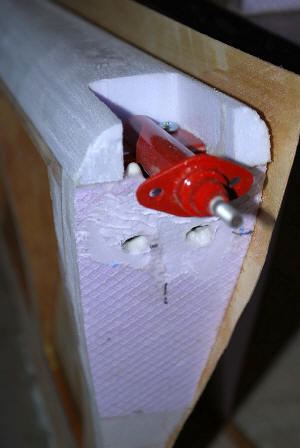

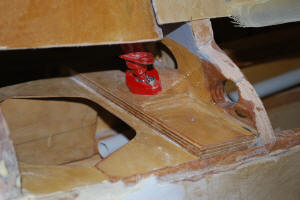

Détail pivot bas
