Train principal

Lame

Roue

Roulette de queue

Un autre train classique superbe!

Train classique: position





Calcul position train classique et tricycle

Position-Train-atterrissage.pdf

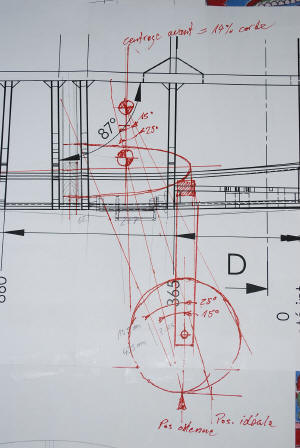

Petite étude de la position du train classique





Couple C1 bis monté après assemblage fuselage: un travail de longue haleine

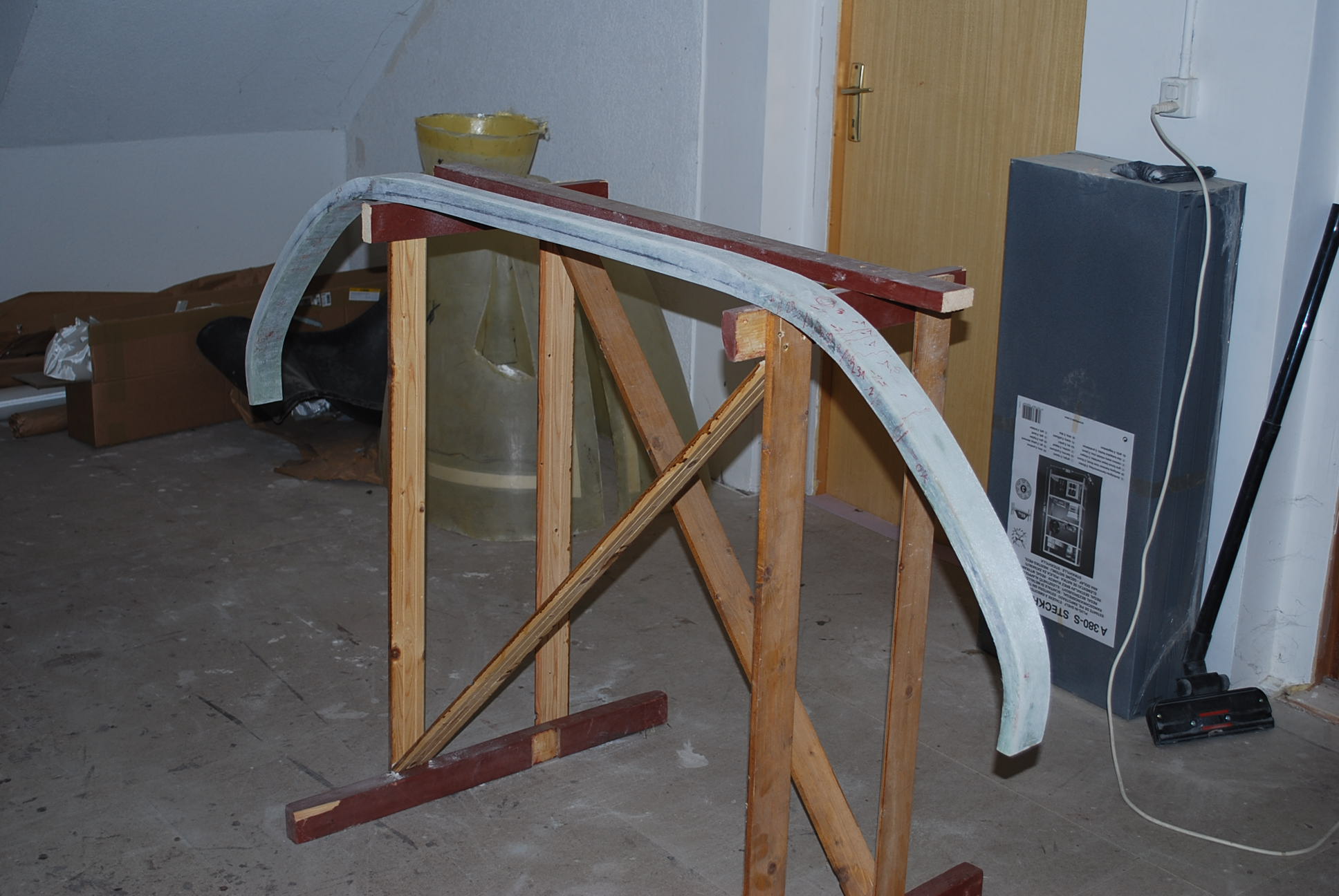

Lame

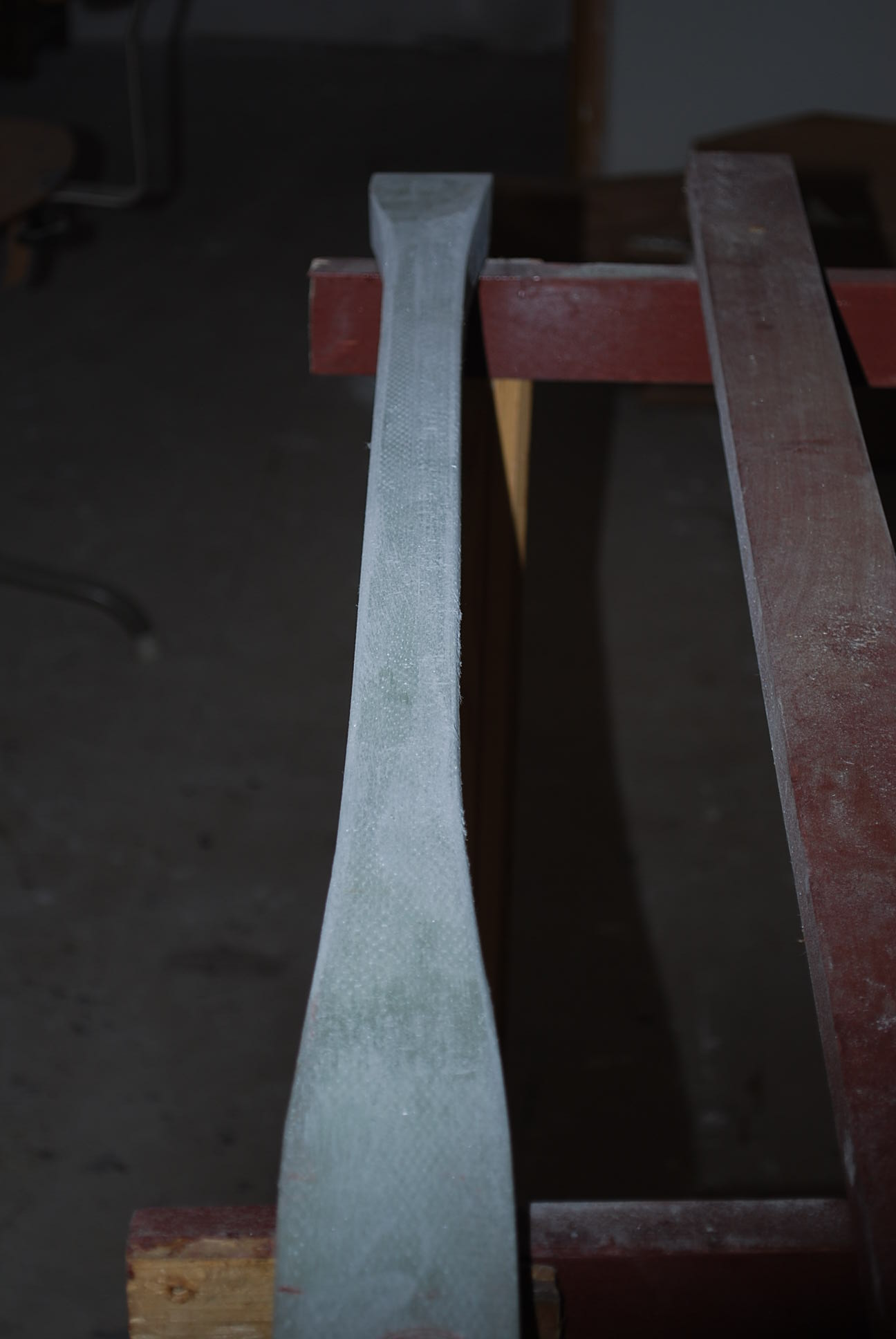

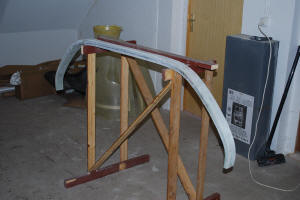

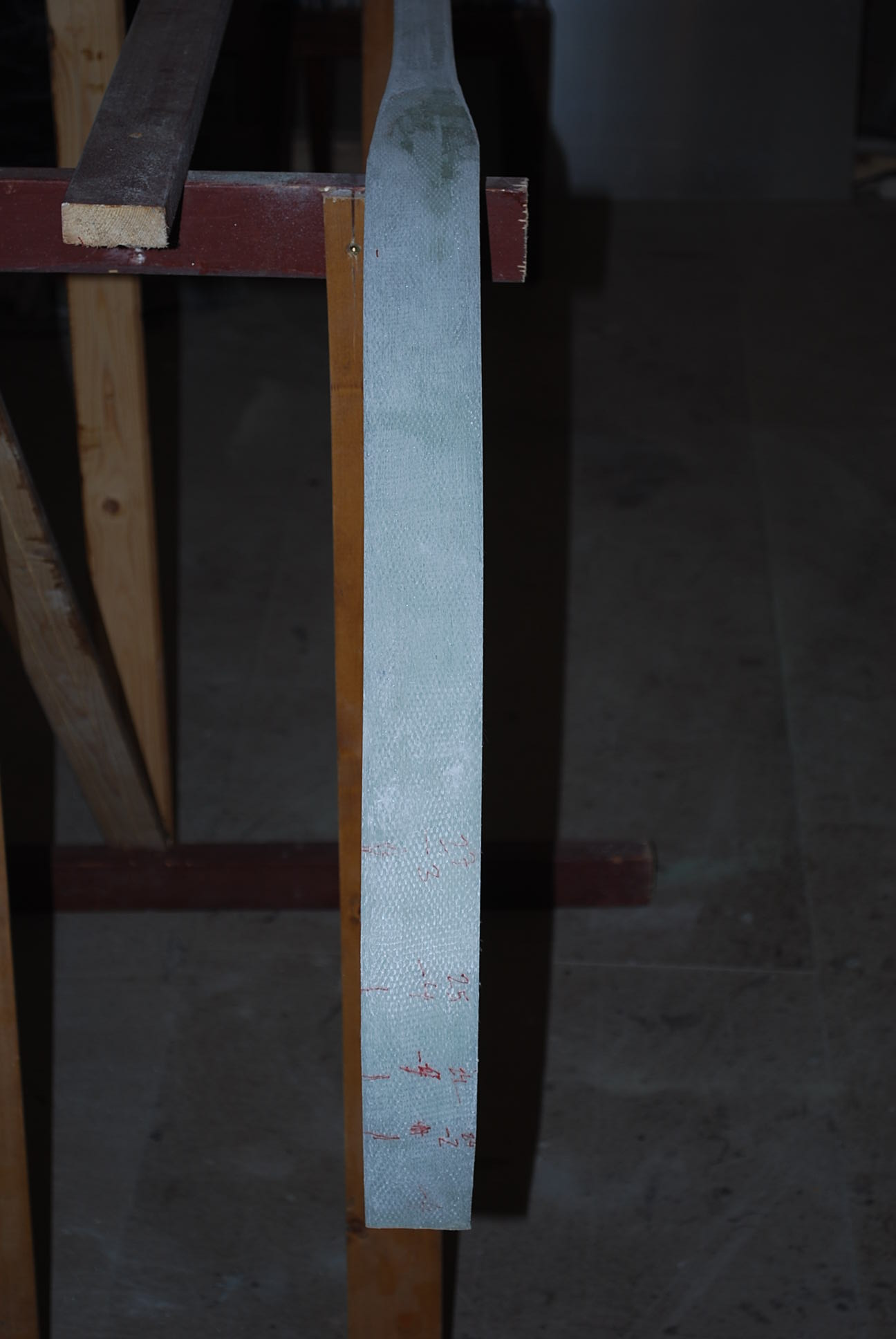

Lame après ponçage: de 43 de large au centre (moule) , j'ai du l'amener à 38!

L'épaisseur n'est pas partout régulière à cause de la mise sous presse (serre-joint espacés d'env. 10 cm)



Chaussette Carbone

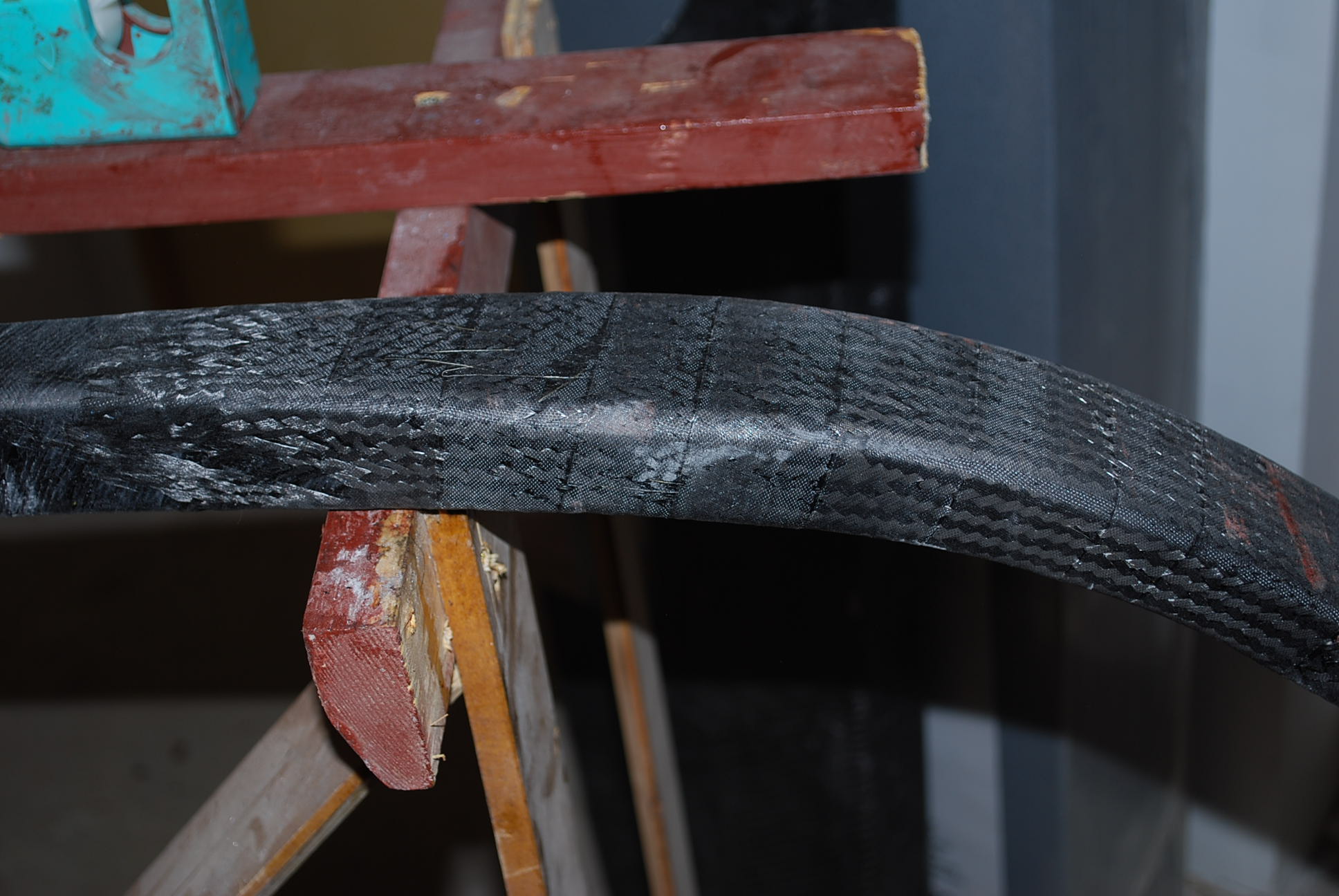

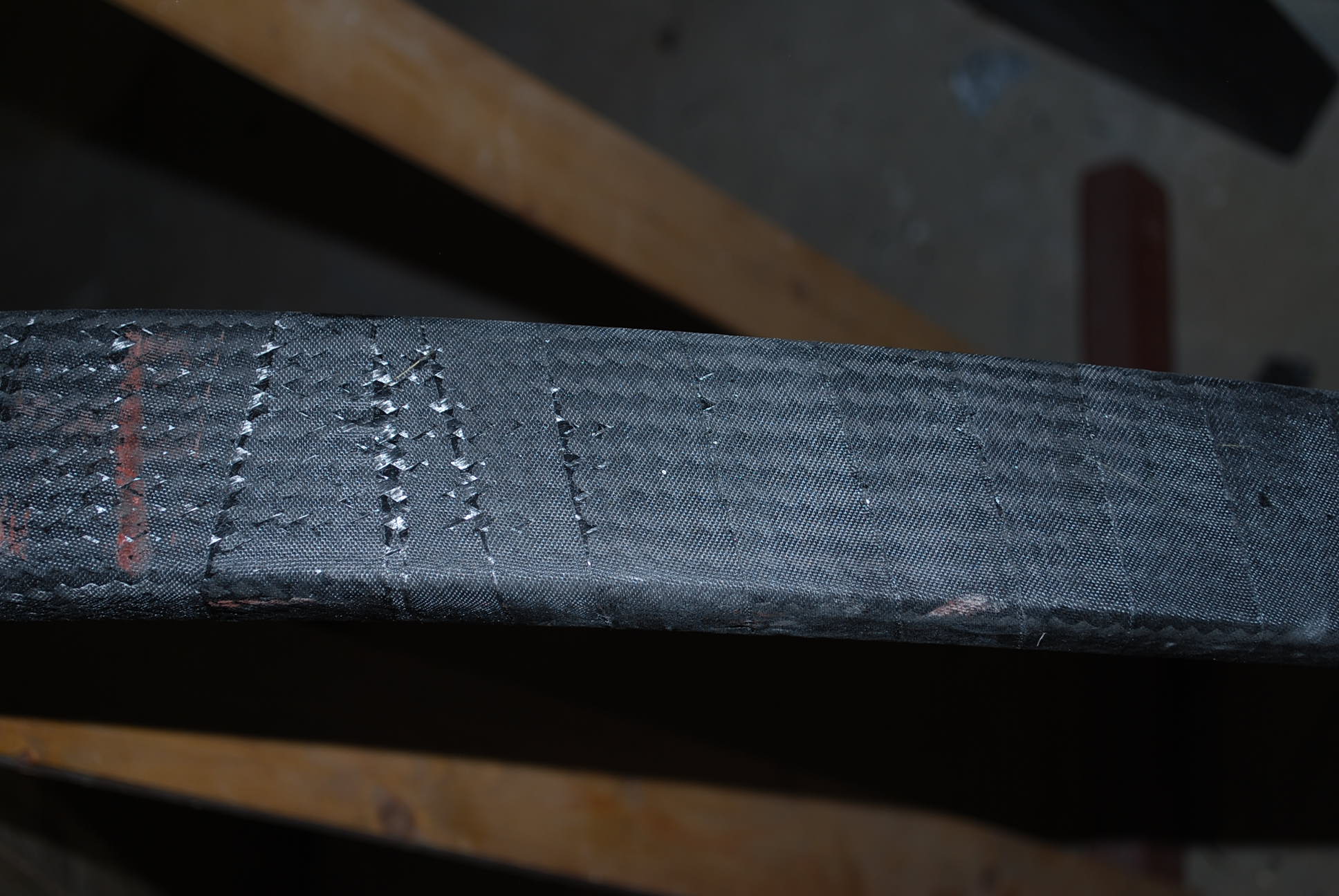

Détail chaussette carbone

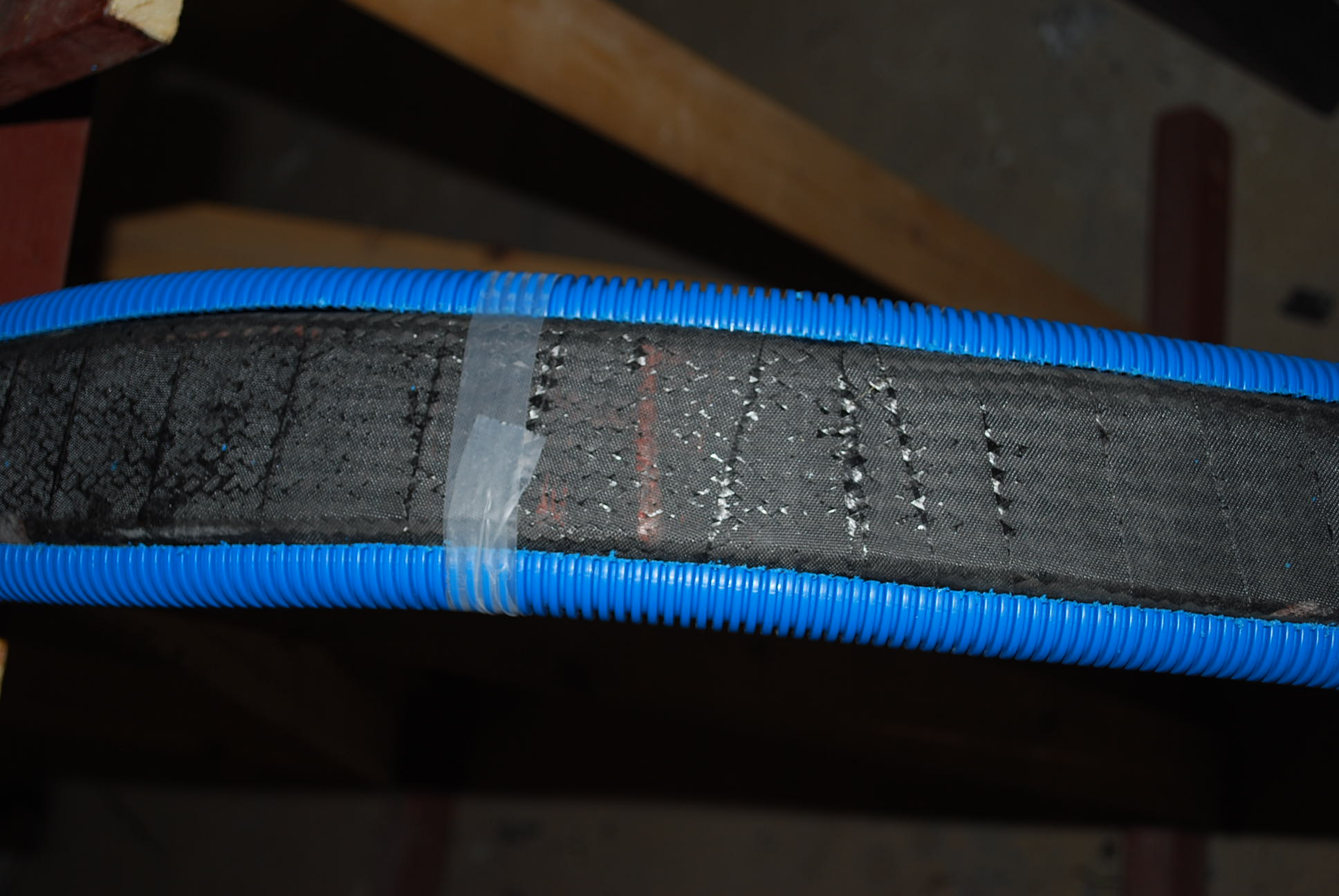

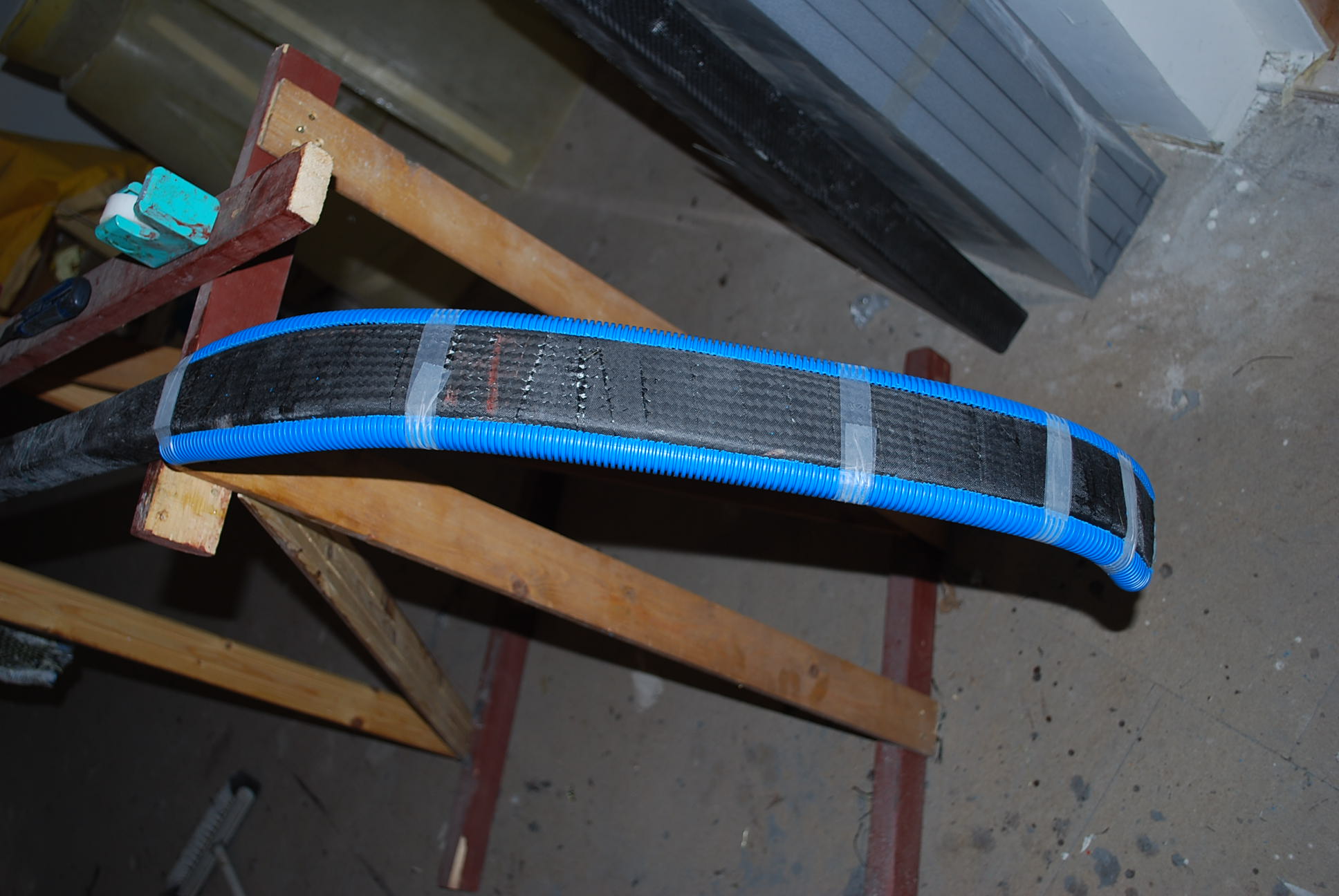

Habillage élargisseur, pour éviter le carénage

Détail pour passage tube frein

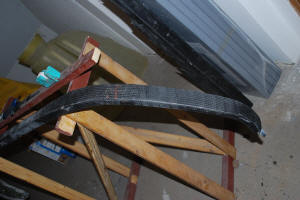

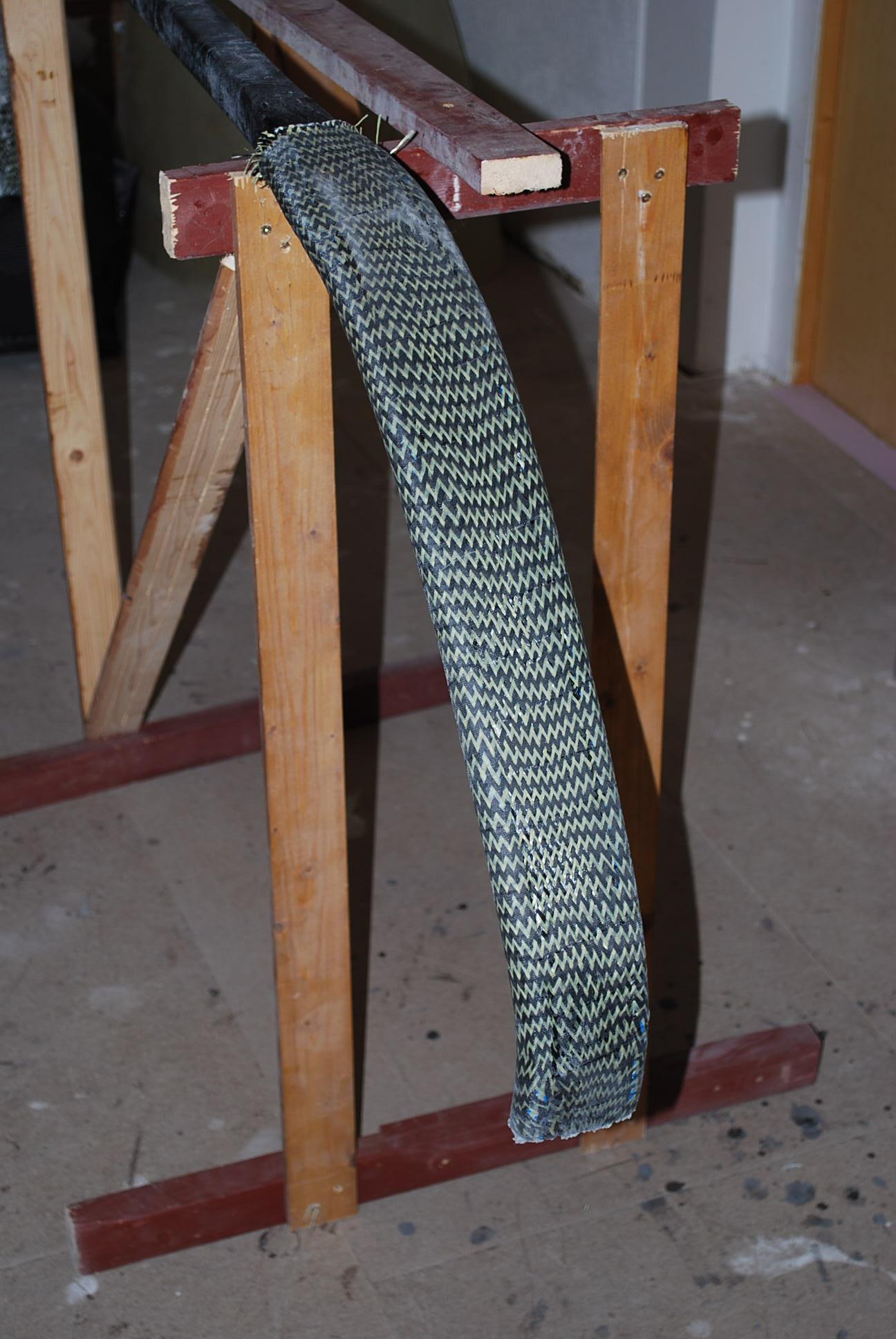

Après mise en place chaussette carbone kevlar

Roue

Le train sera équipé de jante 5" Azusa et de pneu Air Hawk.

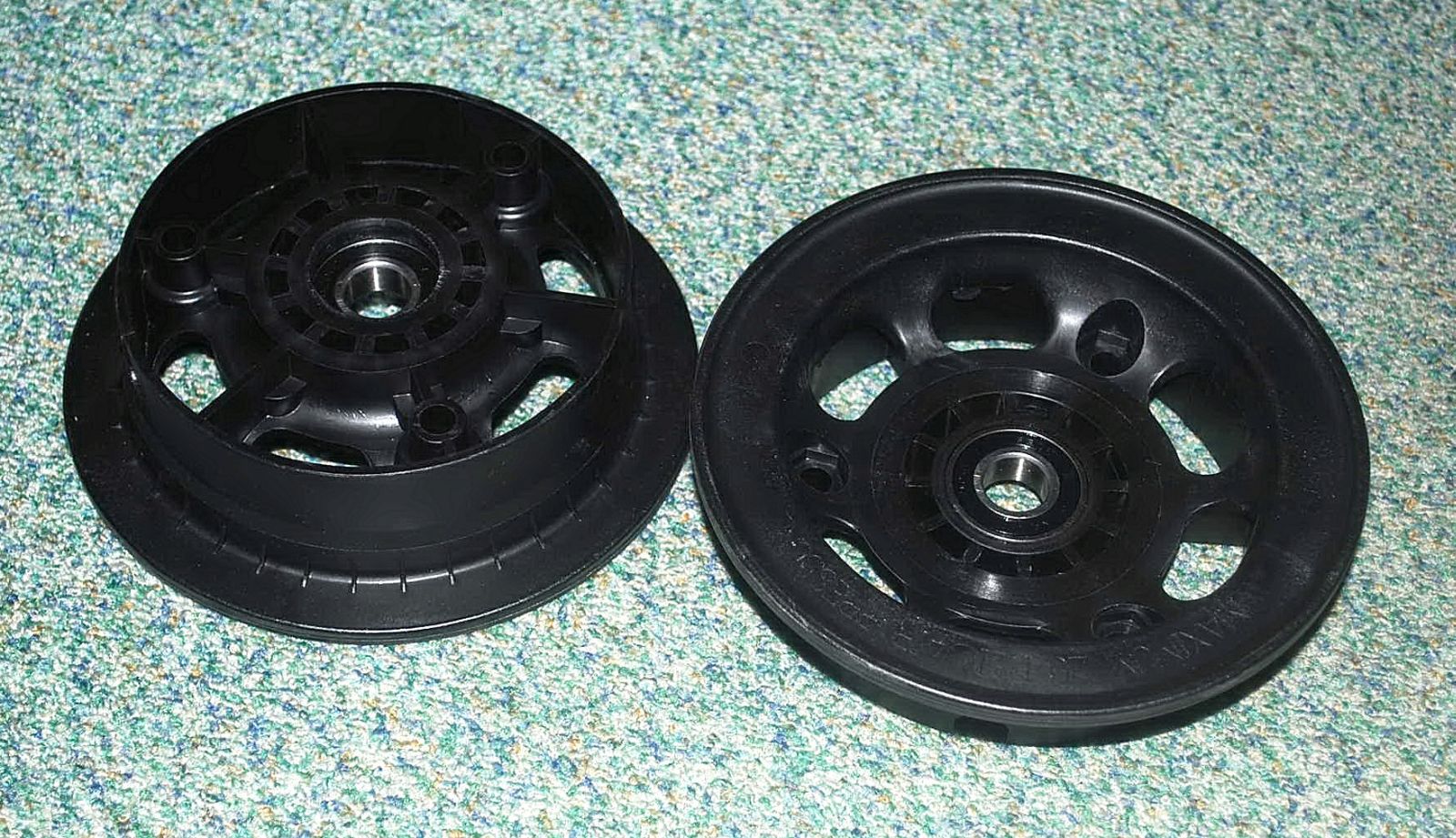

Demi-jante Azusa

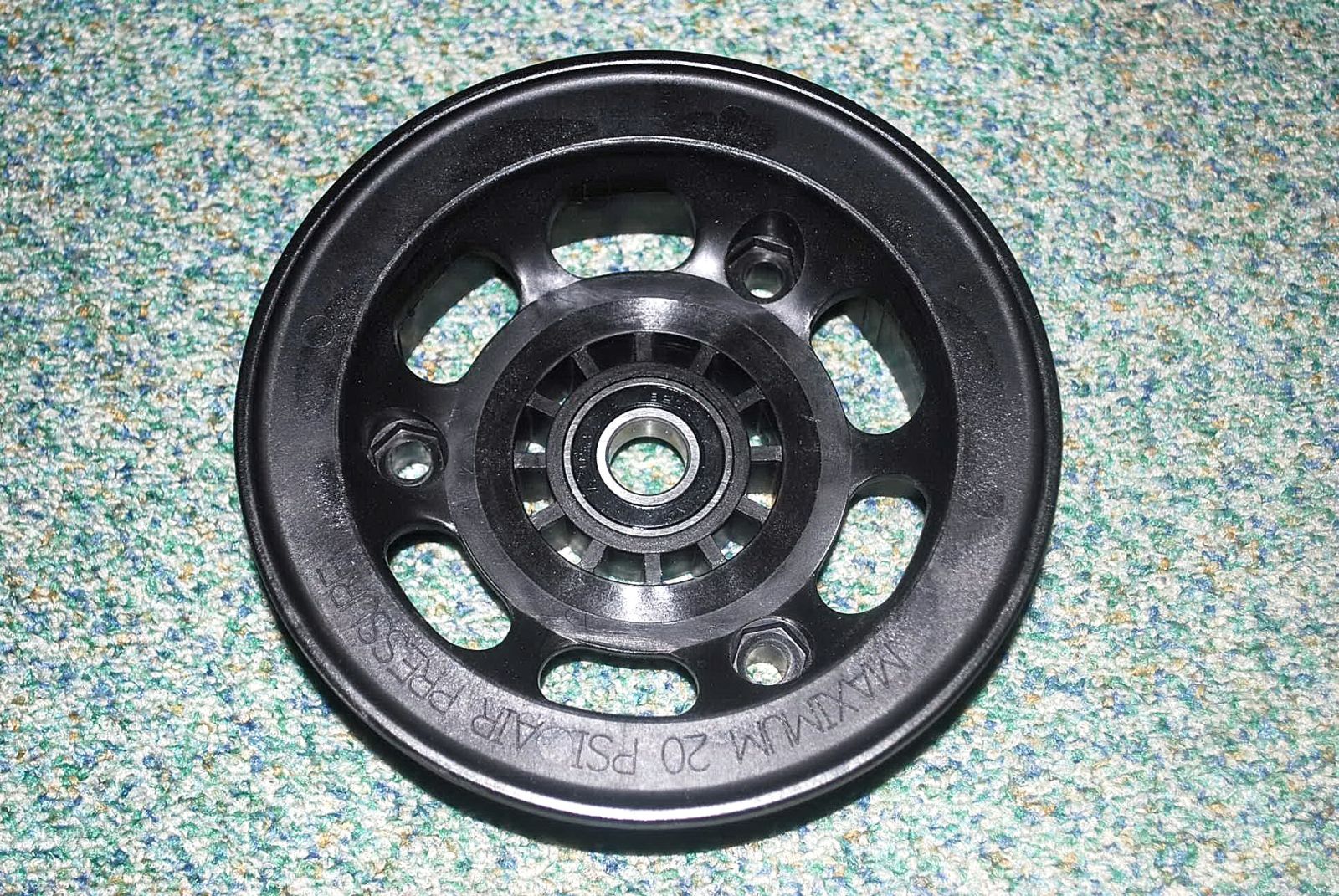

Jante Azusa

Moulage du moyeu support de disque pour jantes Azusa

Poids du moyeu: 155 gr

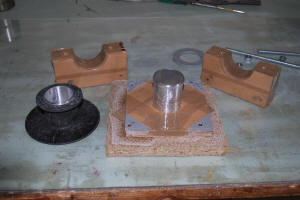

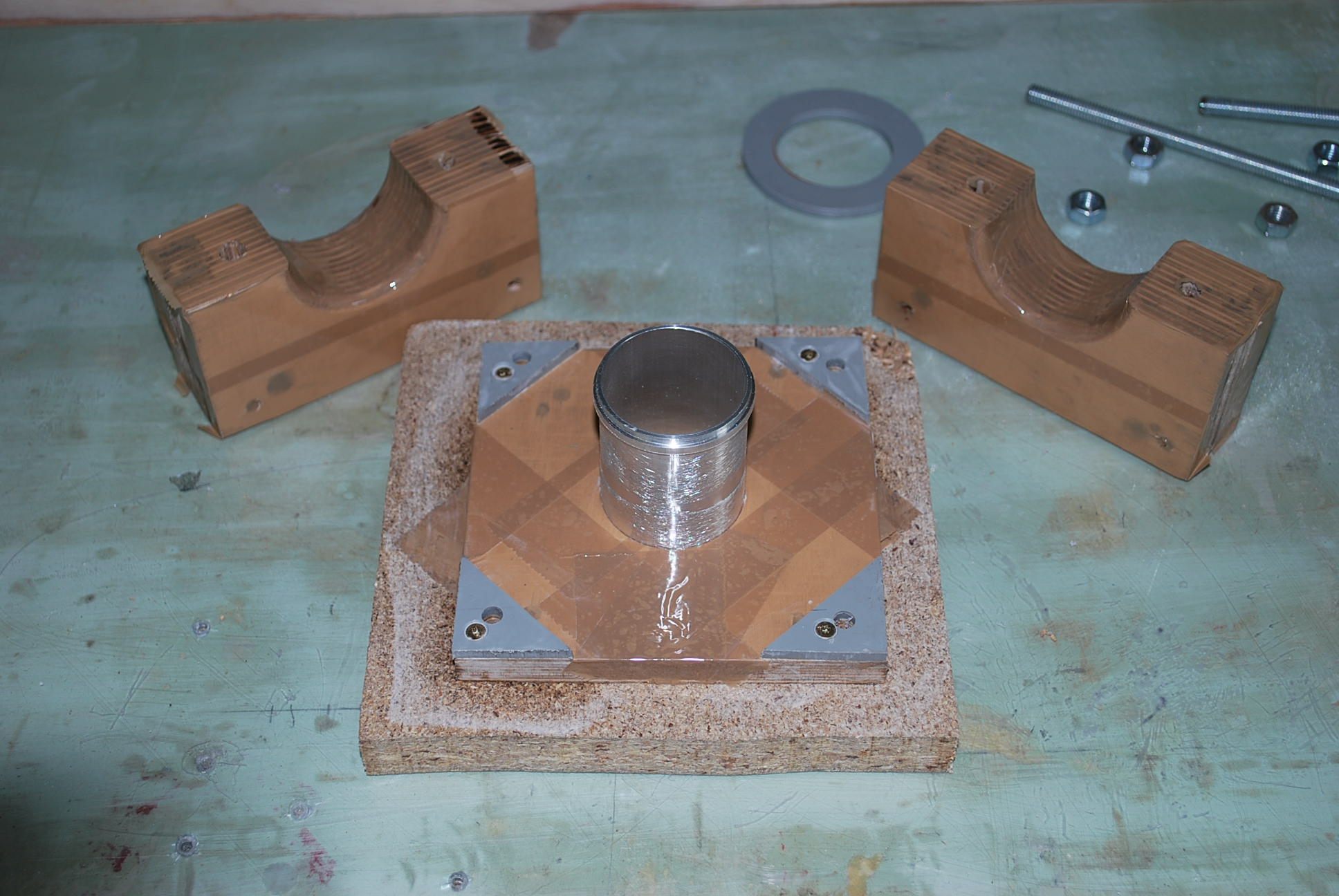

Moule moyeu: le moulage se fait sur une pièces de référence en aluminium tournée à 1 mm d'épaisseur avec une portée d'appui pour le disque

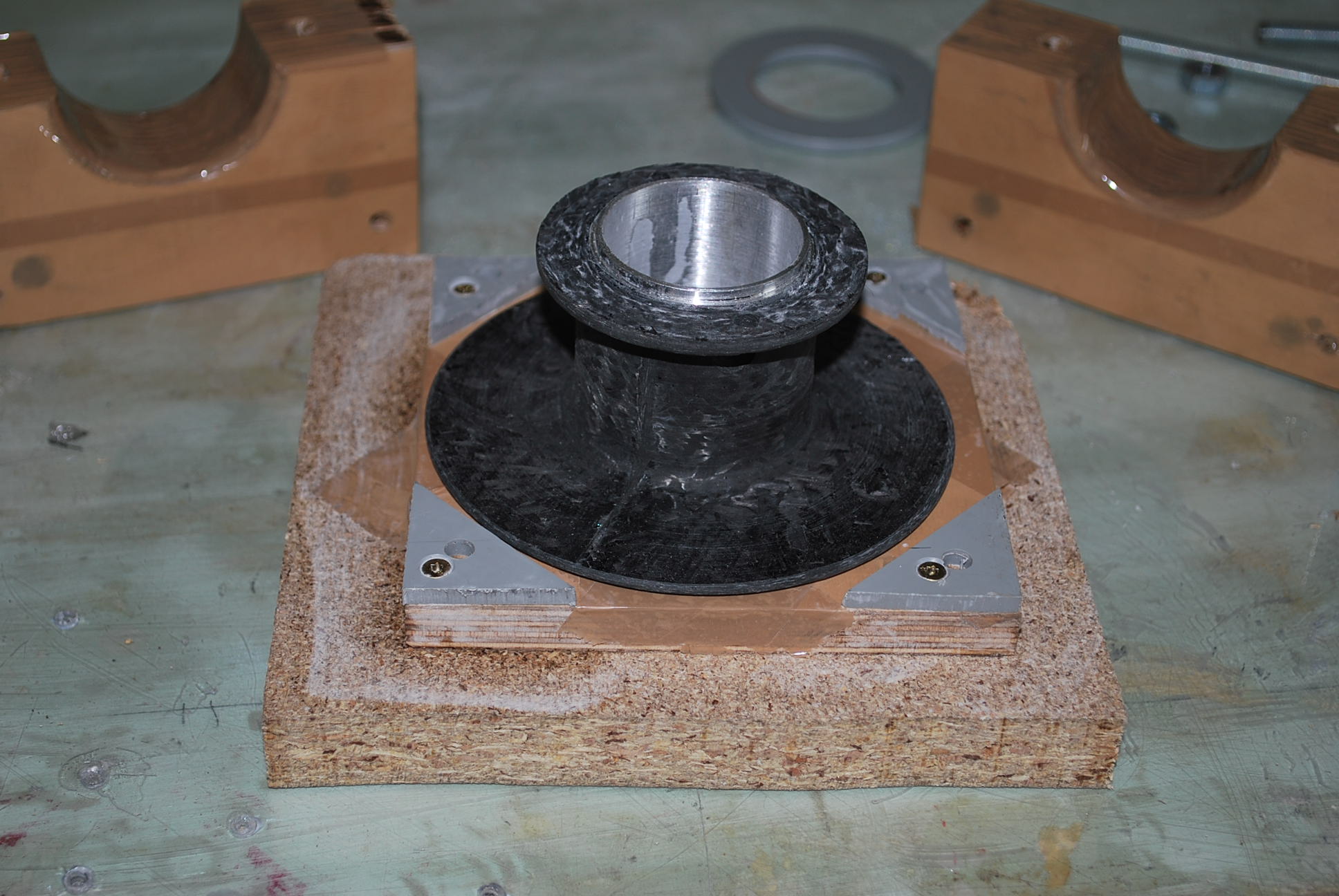

Moyeu sur moule après moulage et reprise au tour

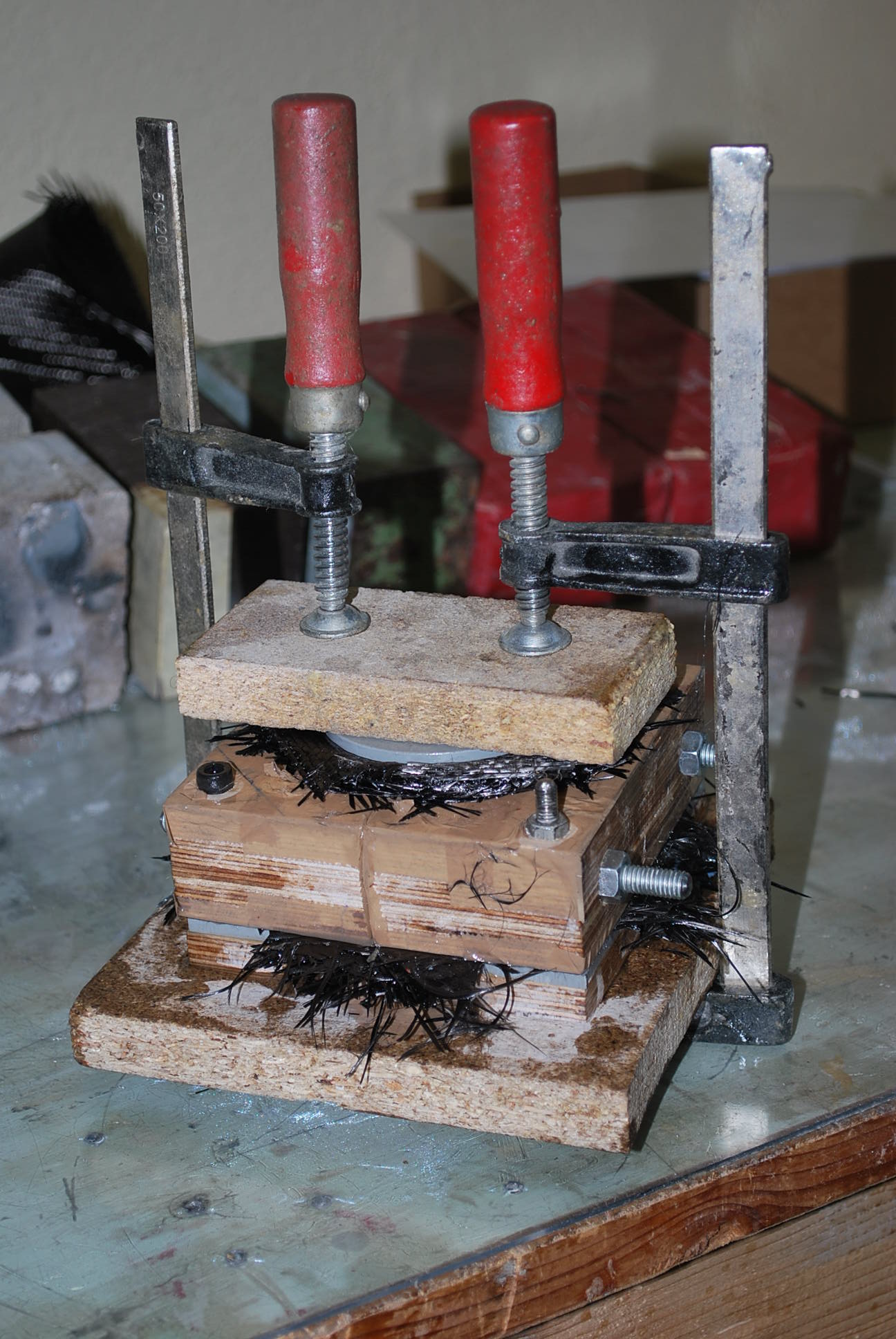

Moulage sous presse

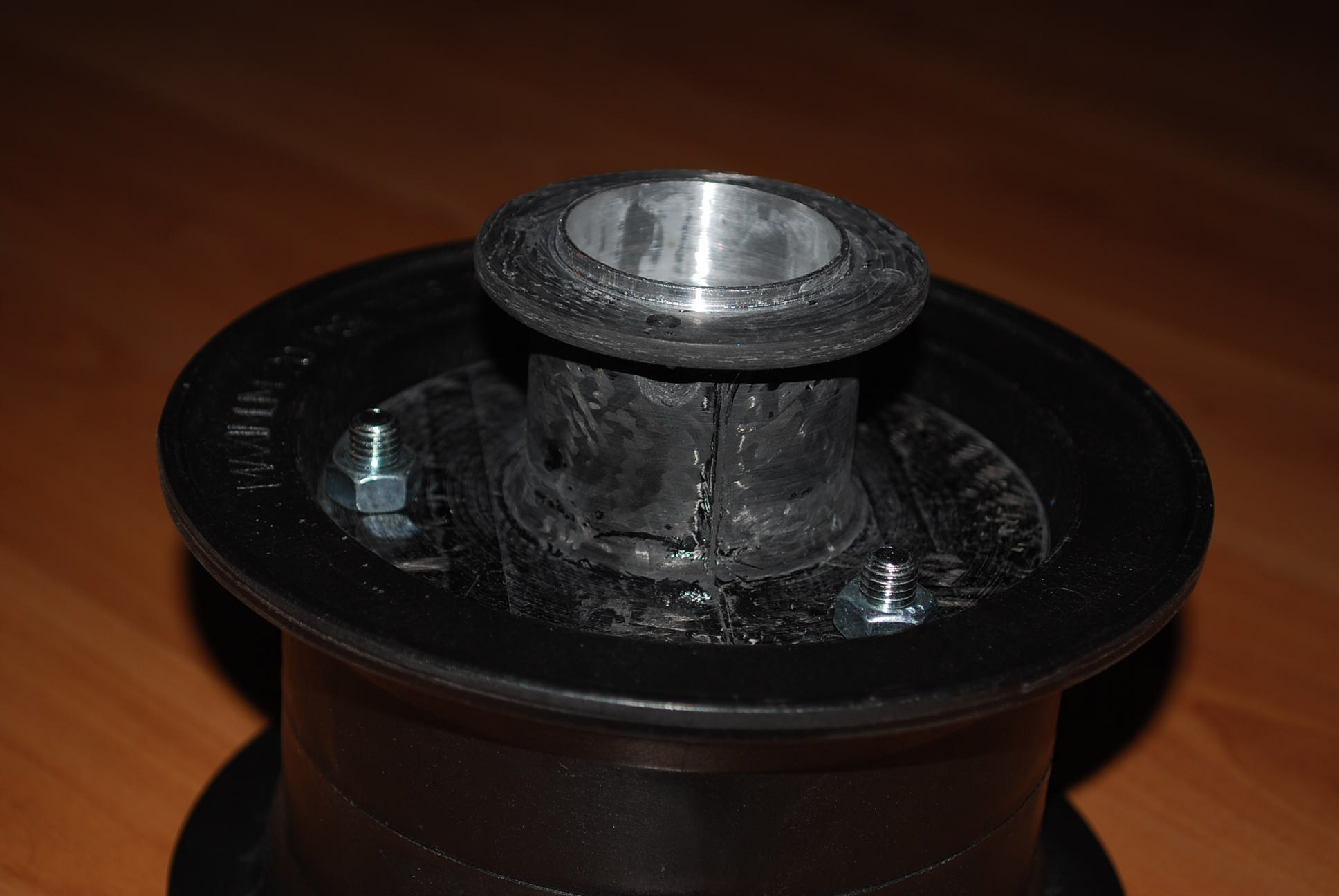

Moyeu monté sur la jante

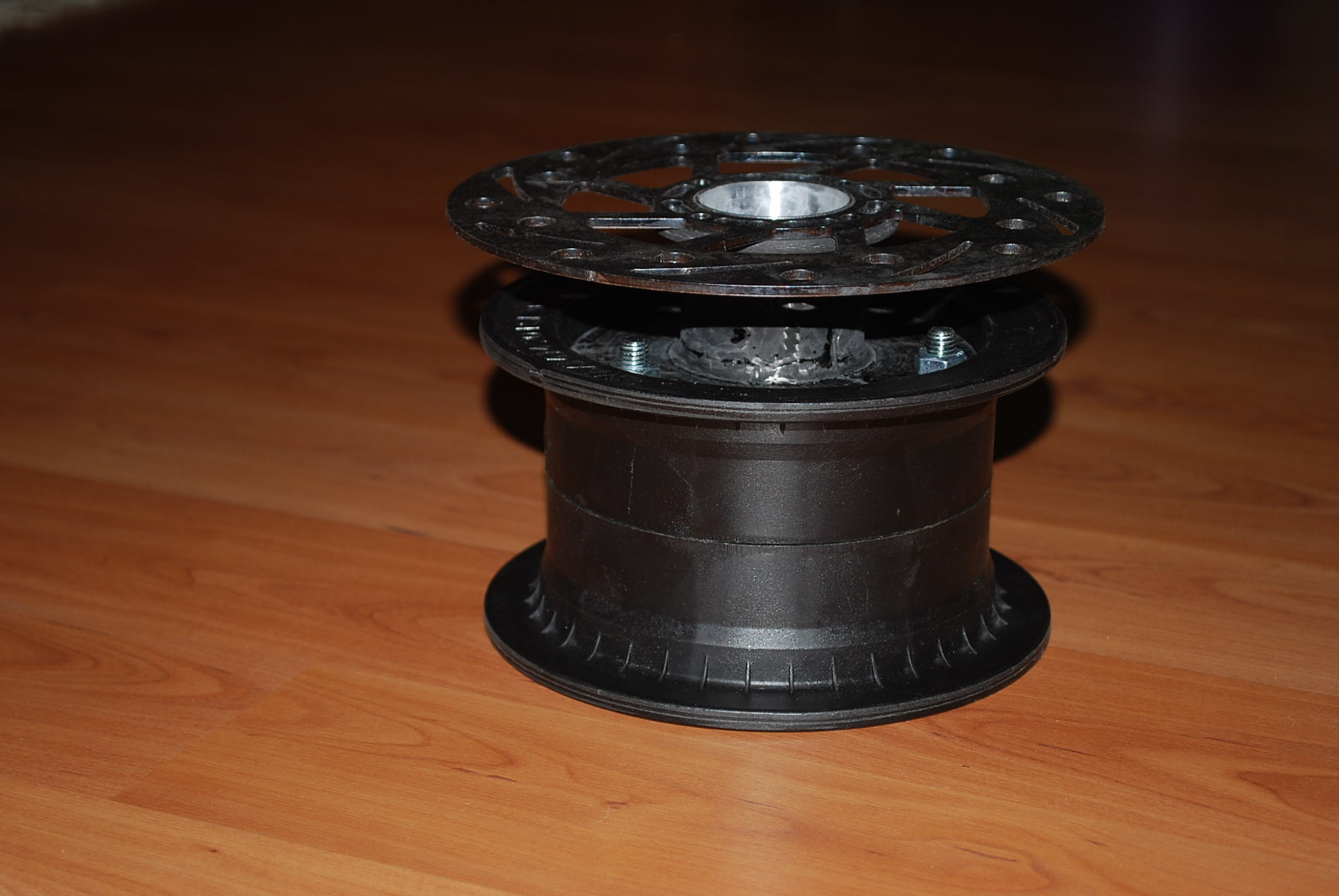

Disque monté sur moyeu

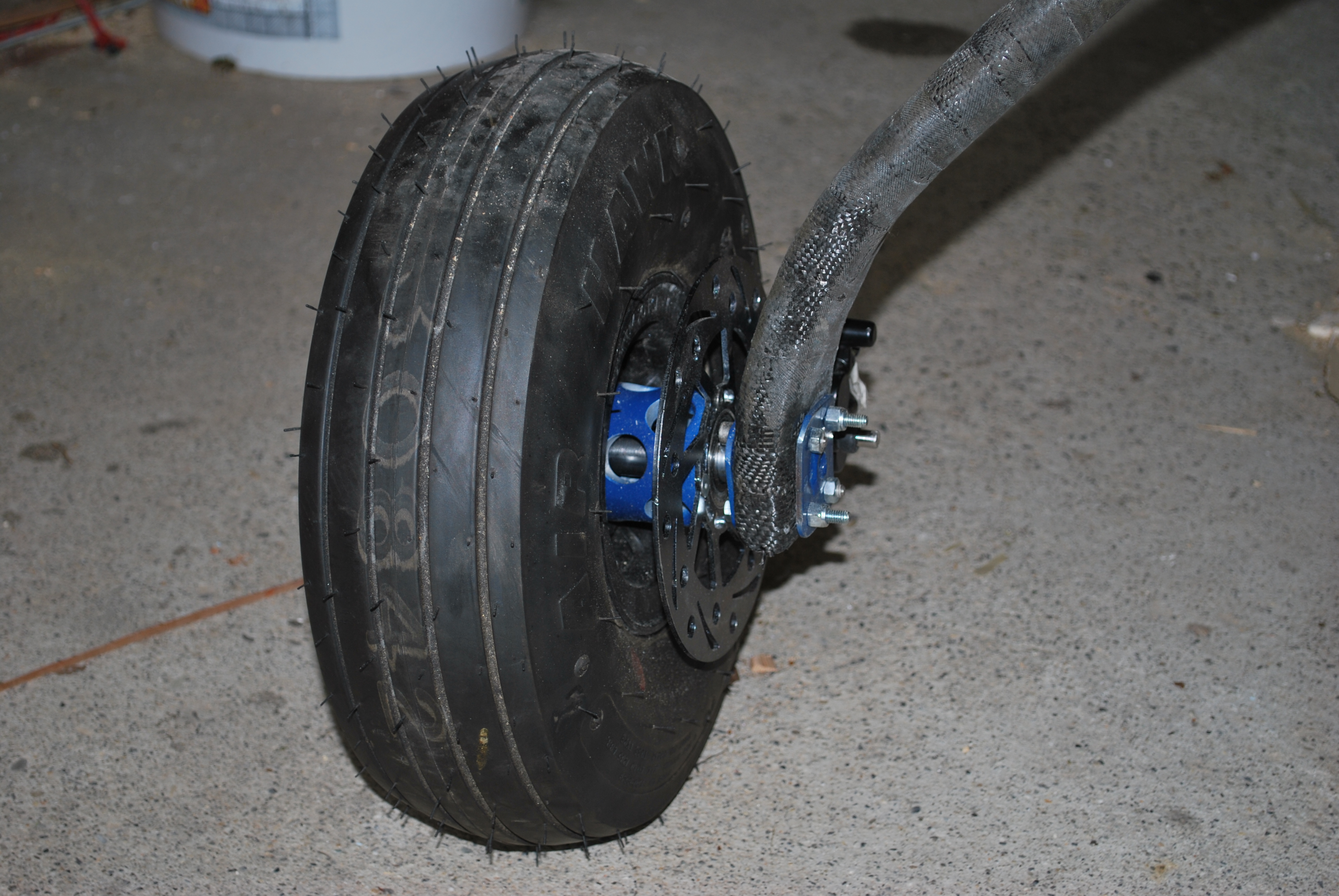

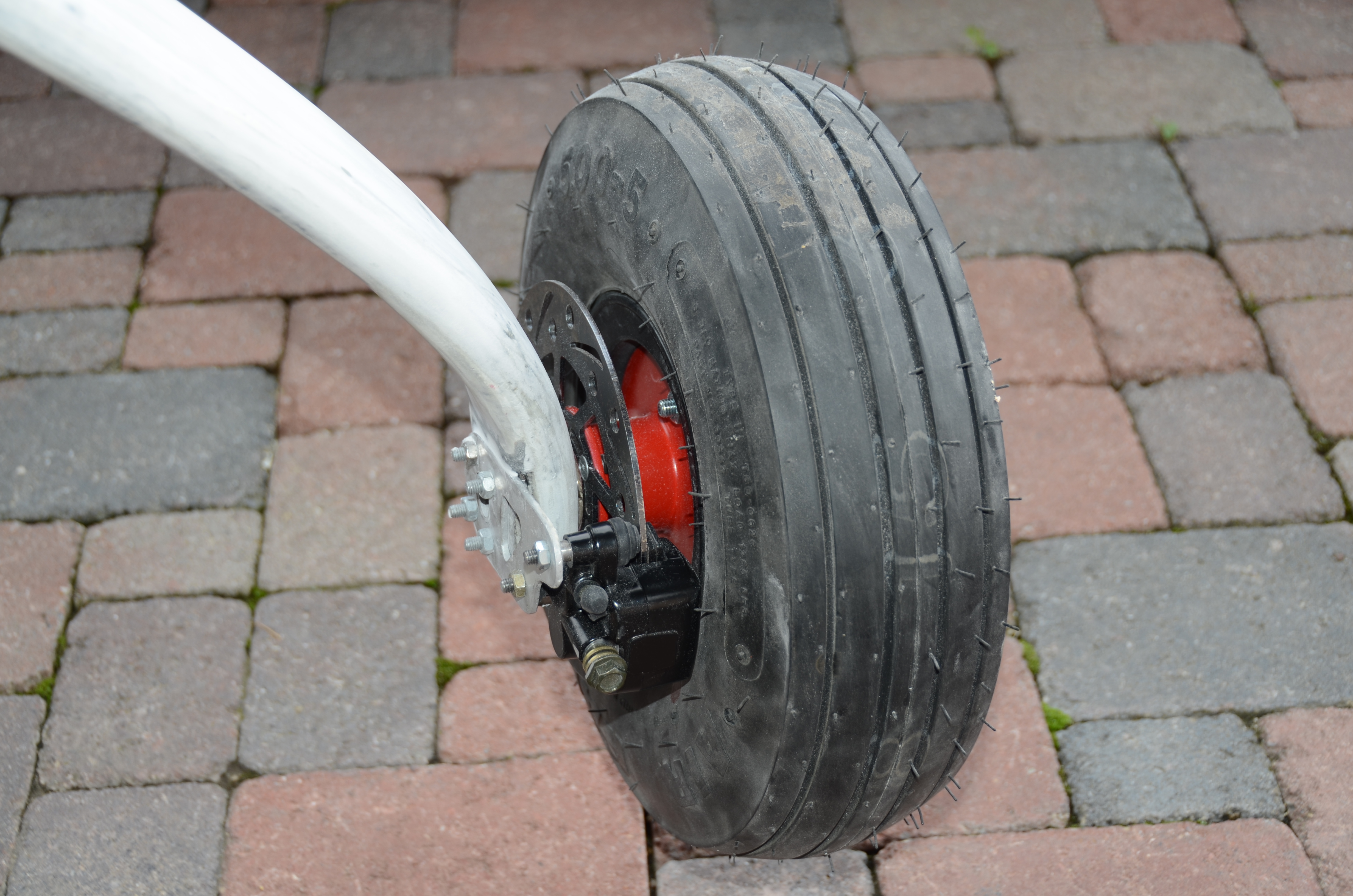

Roue montee

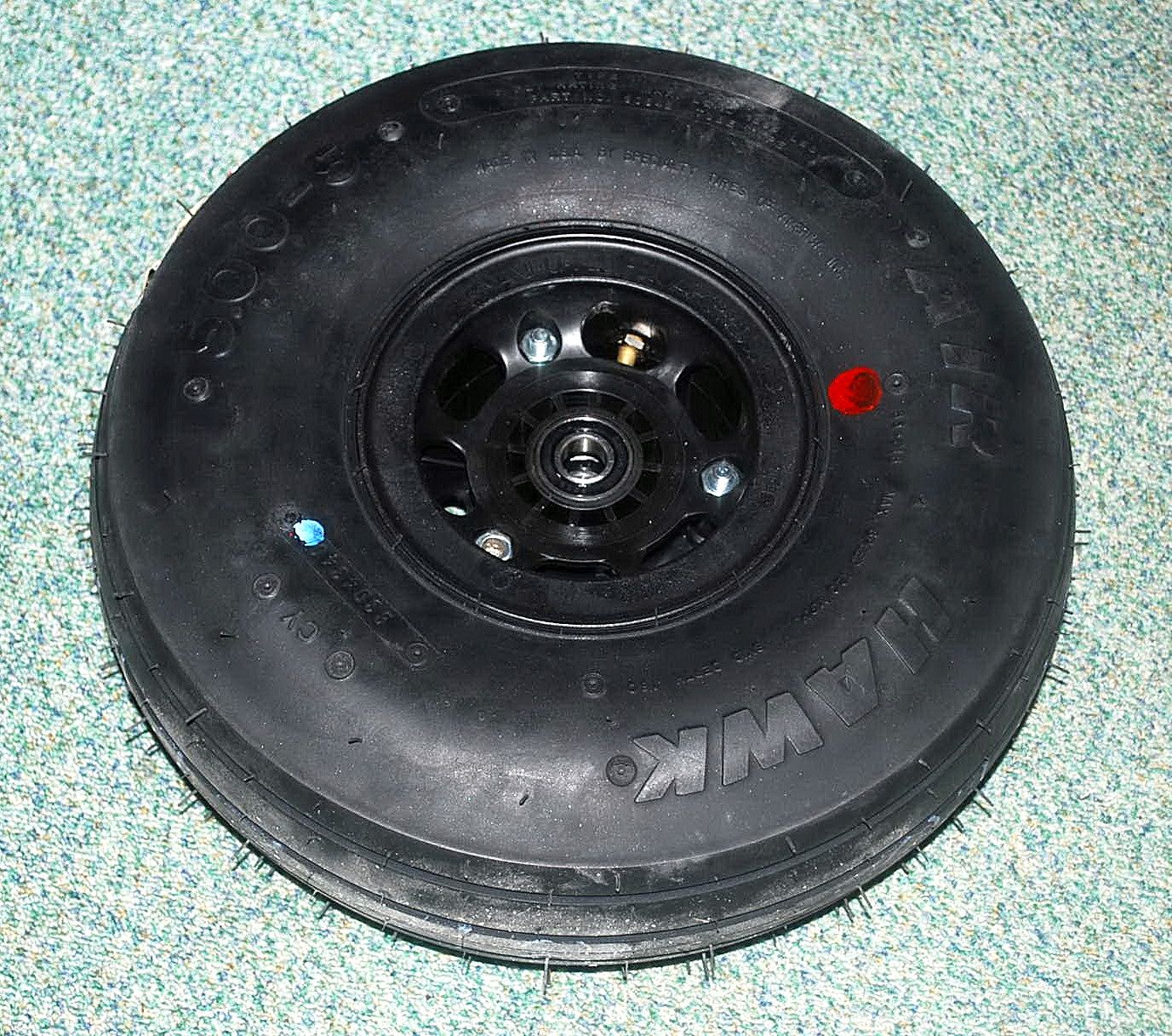

Roue montée





Roulette de queue

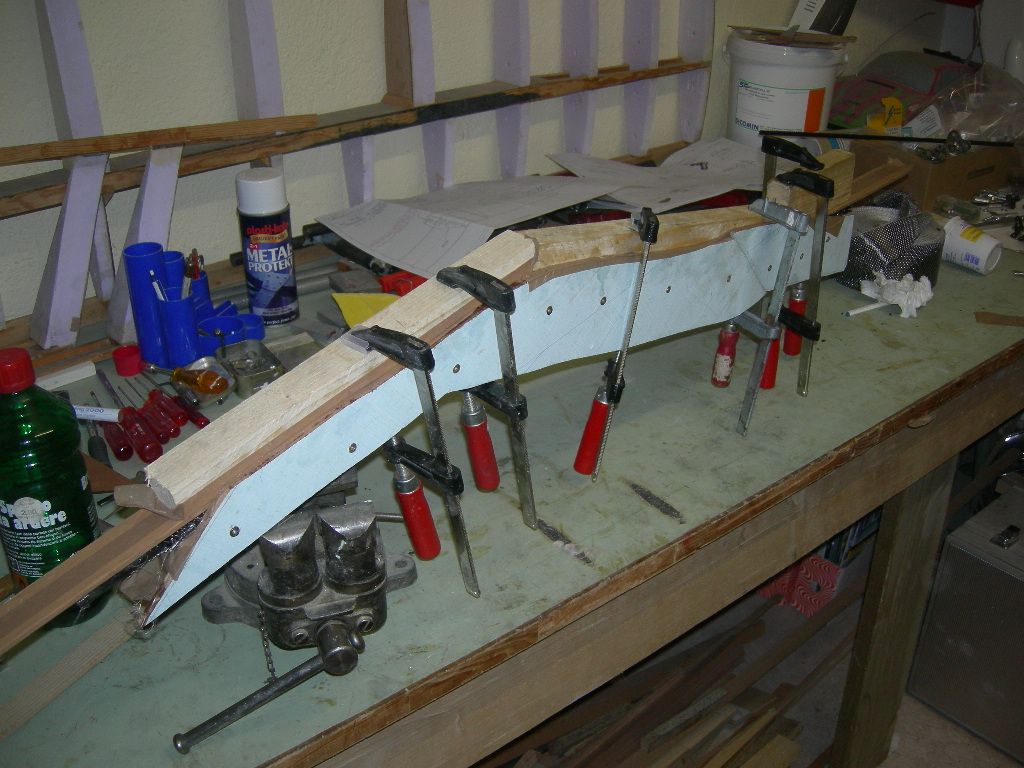

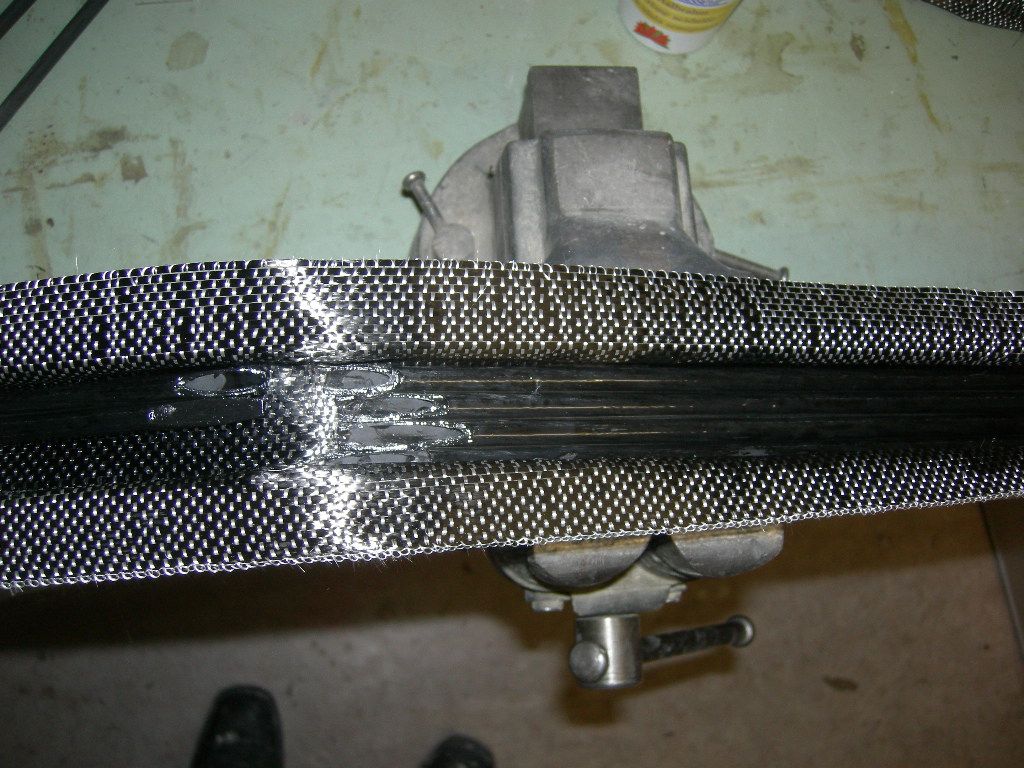

Moulage lame

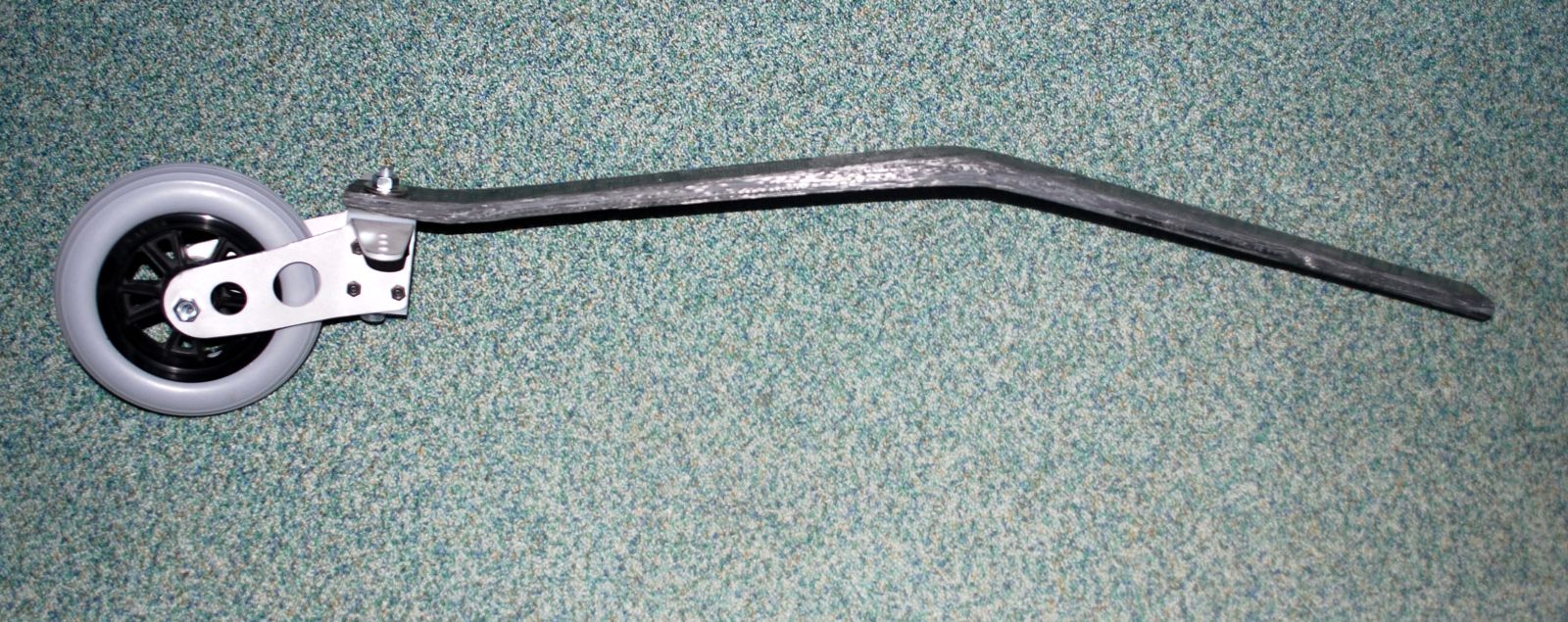

Roulette et lame: 830 gr

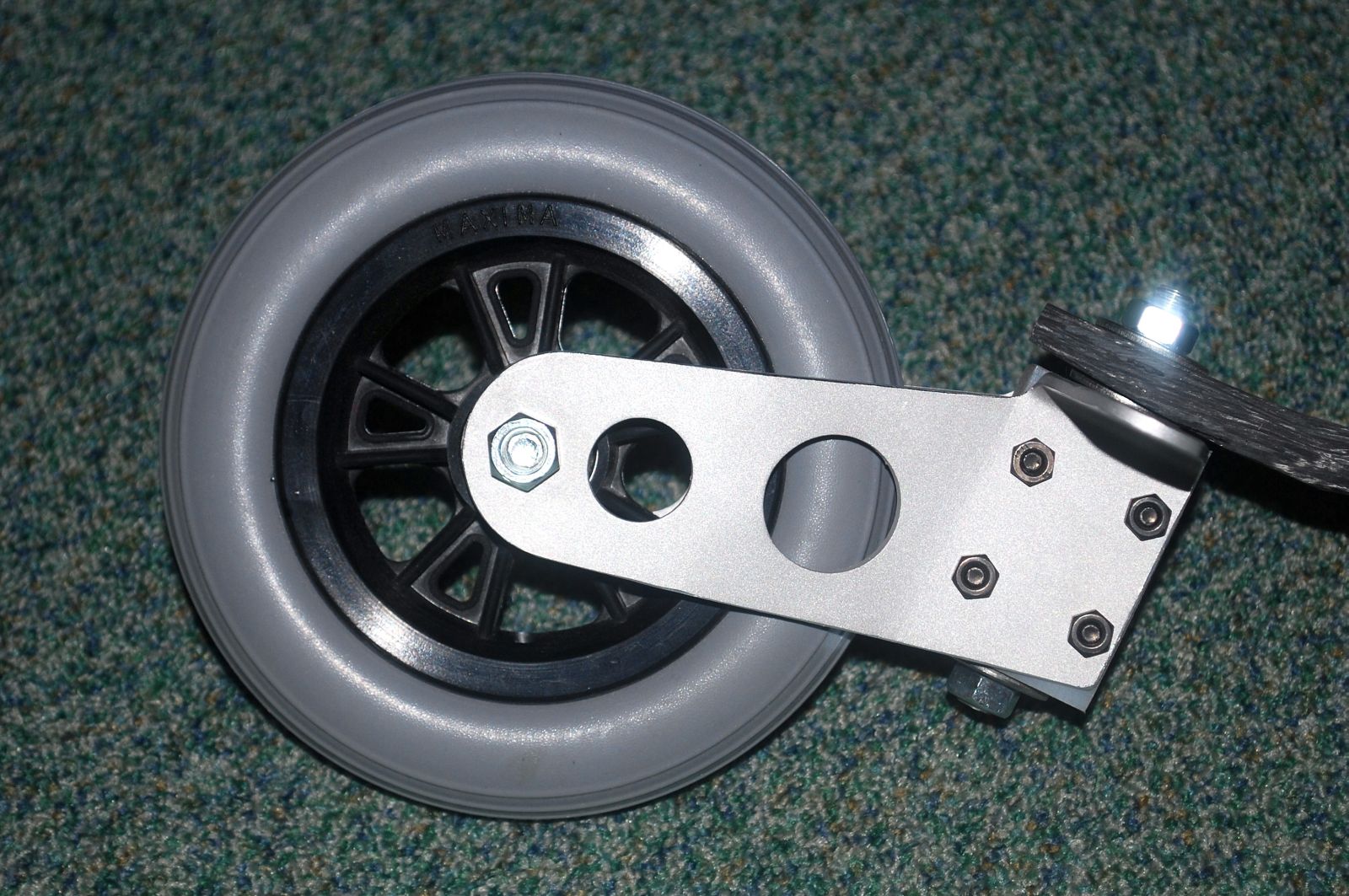

Roulette de conception personnelle
